在人防工程建設中鋼套管作為連通管道與防護結構的關鍵部件，其安裝質量直接關系到工程的防護密閉性能和抗震安全。本文結合《人民防空地下室設計規范》（GB 50038-2005）及20年行業經驗，為您解析人防鋼套管的安裝要點與質量控制標準。

人防鋼套管安裝全流程解析

1. 施工前準備階段

需要依據人防專項圖紙使用BIM技術進行三維放樣，核查鋼材力學性能確保屈服強度≥235MPa，密閉肋厚度≥8mm，同時準備磁力鉆、液壓彎管機等專用設備。

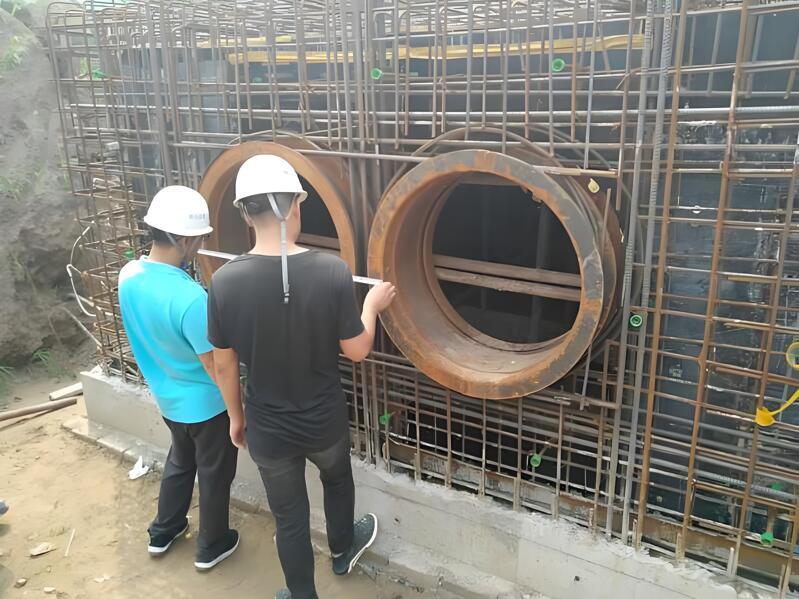

2. 預埋安裝關鍵步驟

采用激光鉛垂儀定位軸線偏差控制在±2mm，密閉肋采用雙面滿焊工藝，焊縫高度≥5mm間隙≤0.5mm。外墻套管應超出結構外皮100mm，內墻套管伸出墻面50mm。

3. 抗震構造措施

在套管與管道間填充30mm厚閉孔泡沫塑料，水平管道每隔3m設置抗震吊架，采用U型卡箍與結構主筋可靠固定。

密閉肋施工核心參數

1. 尺寸規格要求

翼環直徑應大于套管外徑100mm，厚度≥8mm（C30混凝土環境），焊縫寬度單邊≥12mm。

2. 預埋深度標準

臨空墻部位預埋深度≥300mm，防護密閉門門框墻≥400mm，密閉隔墻≥250mm。

3. 防腐處理工藝

采用環氧富鋅底漆（60μm）+云鐵中間漆（80μm）+聚氨酯面漆（60μm）的三層防護體系。

抗震性能控制標準

1. 位移補償能力

軸向位移±20mm，橫向位移±10mm，角位移≤3°。

2. 抗震支架參數

按設防烈度7度設計水平地震力，垂直地震力取水平值的60%，DN150管道支架間距≤3.5m。

3. 動力響應要求

自振周期避開結構基本周期的0.8-1.2倍，阻尼比≥0.05（采用金屬阻尼器）。

國標驗收必查項目

1. 材料復驗

包括鋼材拉伸試驗和密閉肋化學成分分析（碳含量≤0.22%）。

2. 隱蔽工程驗收

需提供預埋位置三維坐標記錄和焊縫超聲波探傷報告（抽檢10%）。

3. 功能性測試

氣密性試驗要求0.05MPa壓力下保壓2小時無泄漏，抗震性能需通過7度地震波模擬測試。

4. 標識管理

套管編號需與竣工圖對應，并清晰標注防護密閉等級。

常見問題解決方案

1. 密閉肋銹蝕預防

采用熱浸鍍鋅工藝（鍍層厚度≥85μm），修復時打磨除銹后涂刷雙組份聚氨酯涂料。

2. 預埋深度不足處理

采用擴大頭套管二次澆筑，并增加L型加強筋焊接固定。

3. 抗震支架失效優化

改用摩擦擺式減隔震支座，使用振動監測儀進行模態分析檢測。

工程案例分享

某地下人防工程通過優化安裝工藝，采用預制裝配式套管提升效率50%，應用液壓脹管技術實現密閉性合格，并設置抗震限位裝置成功抵御6.5級地震模擬測試。
